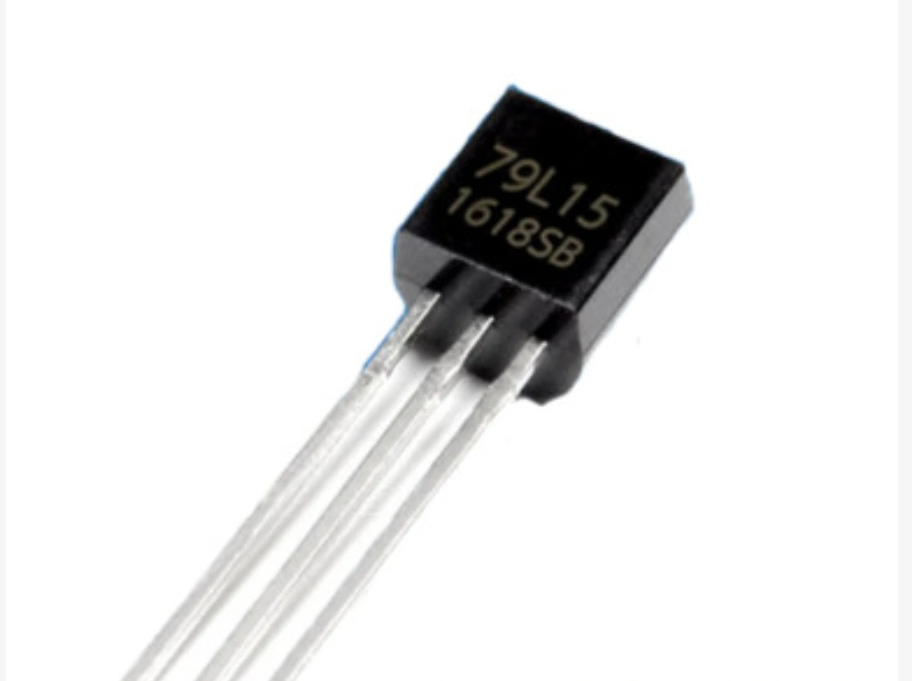

79L15 Régulateur de Tension -15V 0.1A

79L15 est un régulateur de Tension To-92 fonctionne en prenant une tension d’entrée plus élevée (négative par rapport à la masse) et en la régulant à une sortie stable de -15V.

Il intègre des circuits internes pour maintenir une tension de sortie constante malgré les variations de la tension d’entrée ou des conditions de charge.

Ce circuit intégré inclut également des fonctions de protection intégrées, telles que l’arrêt thermique et la protection contre les courts-circuits, pour garantir un fonctionnement sûr.

Caractéristiques Techniques :

• Plage de tension d’entrée : Typiquement entre -20V et -35V.
• Tension de sortie : -15V (avec une tolérance de ±4%).
• Courant de sortie : Jusqu’à 100 mA.
• Courant de repos : Typiquement autour de 3 mA.
• Protection thermique : Le circuit intégré s’éteint en cas de surchauffe pour se protéger.
• Protection contre les courts-circuits : Le circuit intégré limite le courant pendant un court-circuit pour éviter les dommages.
• Régulation de la tension de sortie :
  • Régulation de ligne : 0,01%/V (variation de la tension de sortie par rapport à la variation de la tension d’entrée).
  • Régulation de charge : 0,3% (variation de la tension de sortie par rapport à la variation du courant de charge).
• Stabilité en température : Typiquement 0,8% sur la plage de température de fonctionnement.

Fonctionnalités du 79L15 :

• Régulation de tension : Fournit une sortie stable de -15V à partir d’une tension d’entrée négative.
• Limitation de courant : Protège contre les conditions de surintensité.
• Arrêt thermique : Empêche la surchauffe en éteignant le régulateur s’il devient trop chaud.
• Protection contre les courts-circuits : Limite le courant de sortie pour protéger le circuit en cas de court-circuit.
