Amplificateur opérationnel

L'amplificateur opérationnel est un circuit intégré polyvalent comprenant deux amplificateurs opérationnels indépendants. Il est largement utilisé dans des applications analogiques telles que les filtres actifs, les amplificateurs de signal et les circuits de comparaison.

Caractéristiques principales :

1. Type de circuit intégré : Double amplificateur opérationnel.
2. Tension d'alimentation :
   • Gamme : 3V à 32V (alimentation simple).
   • 1,5V à ±16V (alimentation symétrique).
3. Gain de tension : Environ 100 dB.
4. Impédance d'entrée : Haute (typique : 2 MΩ).
5. Tension de décalage d'entrée : 2 mV (typique).
6. Courant de polarisation d'entrée : Environ 20 nA.
7. Consommation de courant : Faible, environ 0,5 mA.
8. Fréquence de coupure en boucle ouverte : 1 MHz.
9. Plage de températures de fonctionnement : -40 °C à +85 °C.
10. Applications : Amplification, sommation de signaux, conversion tension-courant, circuits de déclenchement, filtres.

Boîtier :

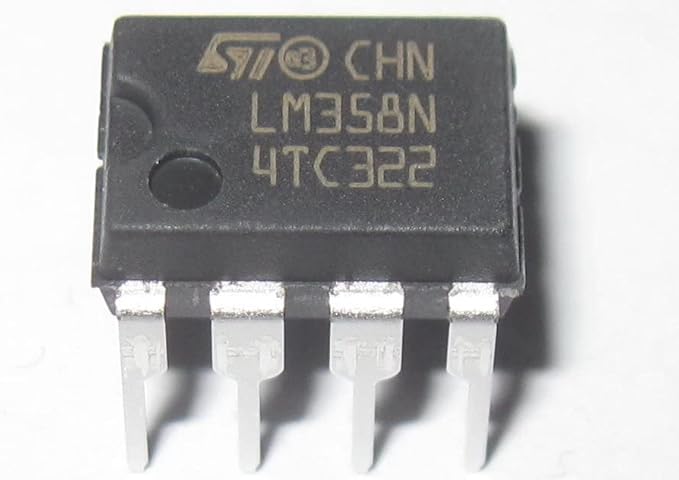

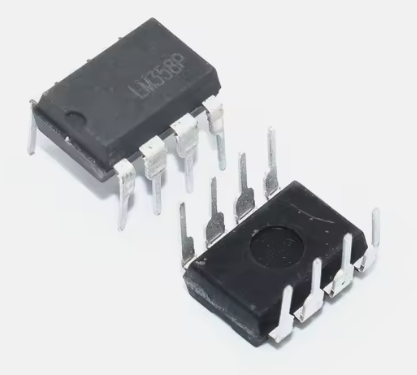

• Versions disponibles : DIP-8 (LM358N ou LM358P), SOIC-8.
• Nombre de broches : 8.

Dimensions et poids :

• Dimensions du boîtier DIP-8 : Environ 9,8 mm × 6,4 mm × 3,3 mm.
• Poids approximatif : 0,2 à 0,5 gramme.

Avantages :

• Fonctionnement avec une seule alimentation ou une alimentation symétrique.
• Faible consommation énergétique.
• Large plage de tensions d'entrée et de sortie compatibles avec de nombreux circuits.

Le LM358 est un choix économique et fiable pour de nombreuses applications électroniques nécessitant un amplificateur opérationnel.
