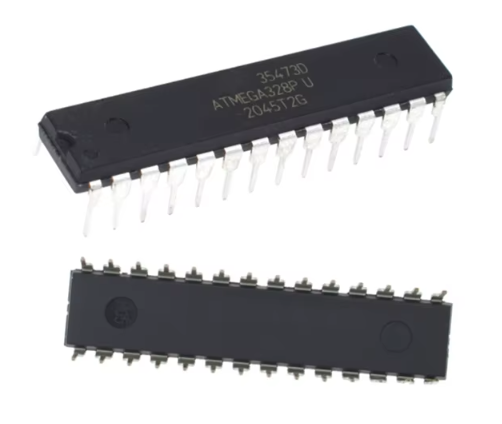

ATMEGA328P-PU

ATmega328P-PU est un microcontrôleur 8 bits de la famille AVR d'Atmel (désormais Microchip). Il est largement utilisé dans les projets embarqués, notamment pour les cartes Arduino comme l’Arduino Uno.

Caractéristiques principales :

1. Architecture : RISC (Reduced Instruction Set Computing) avec 131 instructions, la plupart exécutées en un seul cycle d'horloge.
2. Mémoire :
   • Flash : 32 Ko (dont 0,5 Ko utilisé par le bootloader).
   • SRAM : 2 Ko.
   • EEPROM : 1 Ko.
3. Fréquence d’horloge maximale : 20 MHz.
4. Tension d'alimentation : 1,8V à 5,5V.
5. Broches d'E/S numériques : 23, dont 6 avec PWM.
6. Broches analogiques : 6 (10 bits ADC).
7. Interfaces intégrées : UART, SPI, I²C (TWI).
8. Périphériques supplémentaires :
   • Timers (2 x 8 bits, 1 x 16 bits).
   • Comparateurs analogiques.
   • Watchdog timer.
9. Plage de température de fonctionnement : -40 °C à +85 °C.

Boîtier :

• Type de boîtier : DIP-28 (Dual Inline Package, 28 broches).
• Dimensions : Environ 34,6 mm × 7,5 mm × 4 mm.

Poids :

• Poids approximatif : 2,2 à 2,5 grammes.

Avantages :

• Faible consommation énergétique grâce aux modes de veille avancés.
• Polyvalence avec de nombreuses options d'interfaçage pour capteurs, actionneurs et autres périphériques.
• Compatible avec les plateformes Arduino pour un prototypage rapide.

Applications courantes :

• Automatisation domestique.
• Contrôle de moteurs et de capteurs.
• Projets de prototypage rapide avec Arduino.
• Appareils IoT, systèmes embarqués éducatifs.
