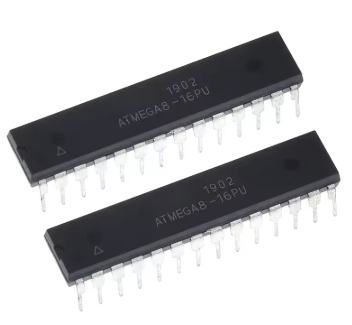

ATMEGA8-16PU

ATmega8-16PU est un microcontrôleur 8 bits de la famille AVR conçu par Atmel (désormais Microchip). Il est reconnu pour sa fiabilité et son efficacité dans des applications embarquées nécessitant un traitement simple à modéré. Ce microcontrôleur est idéal pour les projets de contrôle, d'automatisation et de prototypage.

Caractéristiques principales :

1. Architecture : RISC (Reduced Instruction Set Computing) avec 130 instructions, la plupart exécutées en un cycle d’horloge.
2. Mémoire :
   • Flash : 8 Ko (dont 0,5 Ko réservé pour le bootloader).
   • SRAM : 1 Ko.
   • EEPROM : 512 octets.
3. Fréquence d’horloge maximale : 16 MHz.
4. Tension d’alimentation : 4,5V à 5,5V.
5. Broches d’E/S numériques : 23, configurables en entrée ou sortie.
6. Broches analogiques : 6 (convertisseur ADC 10 bits intégré).
7. Interfaces intégrées :
   • UART.
   • SPI.
   • I²C (TWI).
8. Périphériques supplémentaires :
   • Timers (2 x 8 bits, 1 x 16 bits).
   • Watchdog timer intégré.
   • Comparateurs analogiques.
9. Plage de température de fonctionnement : -40 °C à +85 °C.

Boîtier :

• Type de boîtier : DIP-28 (Dual Inline Package, 28 broches).
• Dimensions : Environ 34,6 mm × 7,5 mm × 4 mm.

Poids :

• Poids approximatif : 2,2 à 2,5 grammes.

Avantages :

• Consommation énergétique faible avec plusieurs modes de veille.
• Fonctionnement stable dans une large plage de températures.
• Facilité d’utilisation pour des projets embarqués éducatifs ou professionnels.
• Intégré avec un oscillateur interne pour des configurations simples.

Applications courantes :

• Systèmes de contrôle industriels.
• Commande de moteurs ou d’actionneurs.
• Dispositifs électroniques éducatifs ou prototypes IoT.
• Automatisation domestique et surveillance de capteurs.
