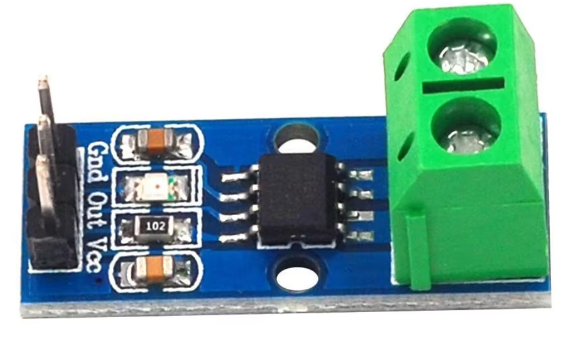

Capteur de courant ACS712 30A

ACS712 est un capteur de courant basé sur la technologie à effet Hall, conçu pour mesurer des courants continus (DC) ou alternatifs (AC) allant jusqu'à ±30 ampères. Il convertit les valeurs de courant mesurées en une sortie analogique proportionnelle, ce qui le rend adapté à une large gamme d'applications électroniques, industrielles et éducatives.

Caractéristiques Principales :

1. Plage de mesure :

• Peut mesurer des courants de -30 A à +30 A, ce qui le rend polyvalent pour les applications à faible ou forte intensité.

2. Sortie analogique :

• La tension de sortie est proportionnelle au courant détecté.
• Sensibilité : 66 mV/A, permettant des mesures précises.

3. Tension d’alimentation :

• Fonctionne avec une alimentation de 5V, idéale pour les microcontrôleurs tels que Arduino, ESP32, Raspberry Pi, etc.

4. Précision et linéarité :

• Erreur typique : ±1,5%.
• Bonne linéarité sur toute la plage de mesure.

5. Isolation galvanique :

• Assure une isolation sécurisée entre le circuit de mesure et le circuit de puissance, augmentant la sécurité et réduisant les interférences.

6. Faible consommation d’énergie :

• Courant de fonctionnement typique inférieur à 13 mA.

7. Poids et dimensions :

• Taille : 27 mm x 11 mm x 13 mm (environ).
• Poids : 5 grammes, idéal pour des montages compacts.
