Diode [tous types]

Les diodes sont des composants électroniques essentiels qui permettent de contrôler le passage du courant électrique. Elles ne laissent passer le courant que dans un seul sens (du côté de l'anode vers la cathode) et bloquent le courant dans l'autre sens. Cette propriété est appelée "polarisation directe" pour le passage du courant et "polarisation inverse" pour le blocage.

Principes de fonctionnement :

La diode repose sur la jonction PN, qui est formée par la rencontre de deux types de matériaux semi-conducteurs : le type P (positif) et le type N (négatif). La jonction entre ces deux matériaux crée une zone de déplétion qui empêche le passage du courant dans un sens. Cependant, si une tension suffisante est appliquée dans le sens direct, cette zone de déplétion disparaît, et le courant peut circuler librement.

Types de diodes :

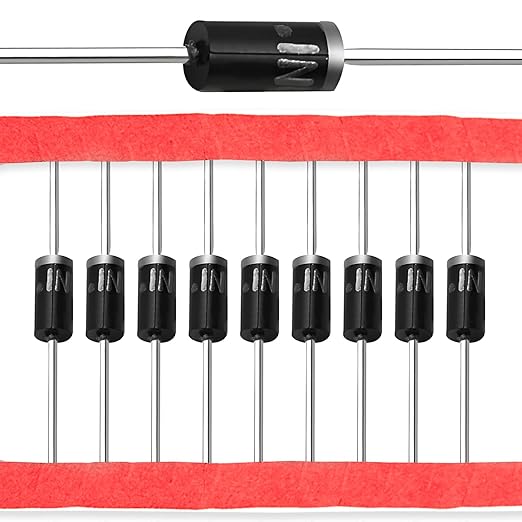

Diode standard (ou diode à jonction PN) : C’est le type de diode de base. Elle est utilisée pour redresser le courant alternatif en courant continu, comme dans les alimentations.

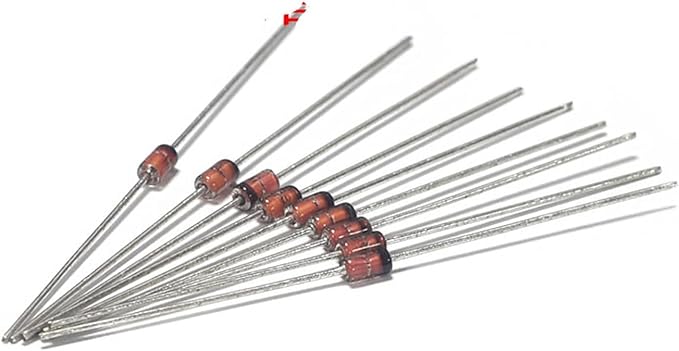

Diode Zener : Cette diode est conçue pour fonctionner en polarisation inverse et réguler la tension. Lorsqu'elle est soumise à une tension inverse supérieure à sa tension de Zener, elle permet au courant de passer, offrant ainsi une régulation de tension précise.

Diode Schottky : Cette diode utilise une jonction métal-semiconducteur, ce qui lui permet de fonctionner avec une tension de seuil plus faible que les diodes standard. Elle est souvent utilisée dans les circuits à haute fréquence et pour les applications à faible consommation d’énergie.
