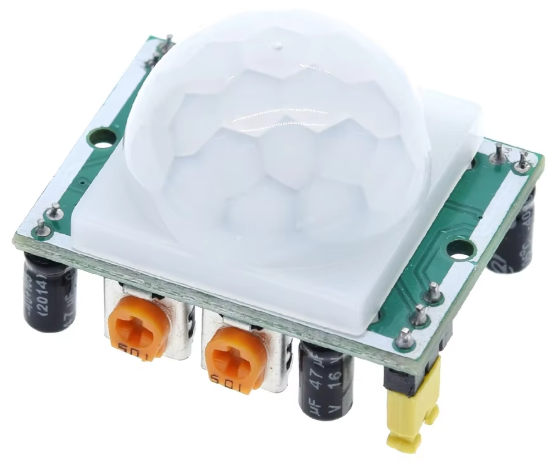

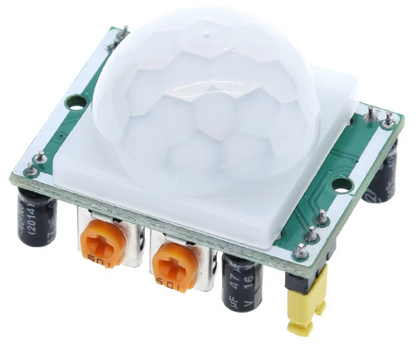

HC-SR501 Capteur de mouvement IR

Le HC-SR501 est un capteur de mouvement infrarouge passif (PIR) conçu pour détecter les mouvements d'objets émettant des radiations infrarouges (comme les êtres humains ou les animaux). Fiable, simple à utiliser et économique, il est largement employé dans les systèmes de sécurité, l’éclairage automatique, et les projets électroniques interactifs.

Description technique :

Couleur: Blanc + Vert
Dimensions: 3.2cm x 2.4cm x 1.8cm (environ)
Capteur infrarouge avec circuit de commande
La sensibilité et le temps de maintien peuvent être ajustés
Gamme fonctionnante de tension: DC 4.5V- 20V
Drain actuel:<60uA
Sortie de tension: Signal de niveau haut/bas: Sortie TTL 3.3V
Distance de détection:3 -- 7M (peut être ajusté)
Gamme de détection:<140°
Temps de retard:5-200S (peut être ajusté, par défaut 5s +-3%)
Temps de blocus:2.5 S (défaut)
Déclencheur: L:Déclencheur non répétableH: Déclencheur de répétition (par défaut)
Température de travail:-20 à + 80 °C
Méthode de déclenchement: Déclencheur non répétable en L/Déclencheur répétable en H.
