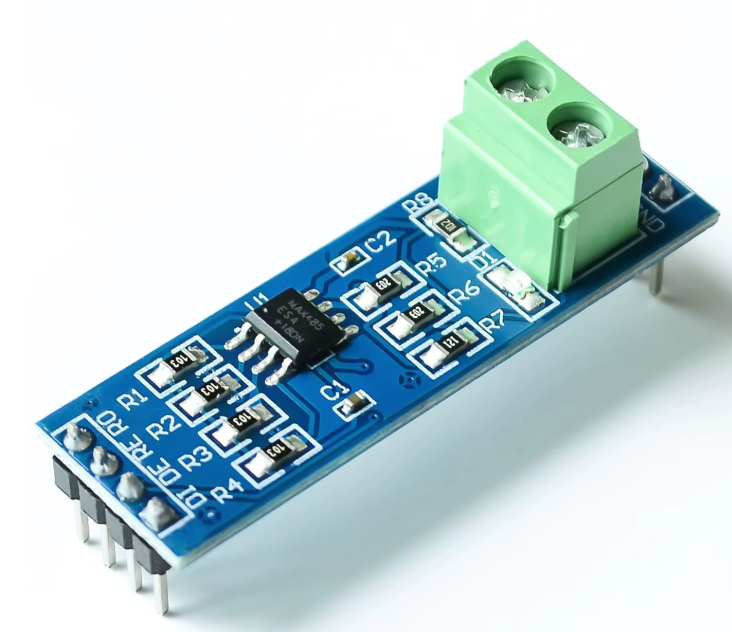

Module MAX485 - TTL Vers RS485

Le module MAX485 TTL vers RS485 est un composant compact conçu pour convertir des signaux TTL (Transistor-Transistor Logic) en signaux RS485, un standard de communication largement utilisé dans les systèmes industriels et embarqués. Ce module permet une communication fiable sur de longues distances grâce à l'utilisation différenciée des signaux pour réduire les interférences. Il est idéal pour intégrer des microcontrôleurs, tels qu'Arduino, ESP32 ou Raspberry Pi, à des réseaux ou dispositifs RS485.

Caractéristiques Principales :

1. Convertisseur bidirectionnel :

• Transforme les signaux TTL en RS485 et vice versa pour une communication fluide.
• Fonctionne en mode demi-duplex, ce qui permet l'envoi et la réception sur le même bus de données.

2. Puissance et alimentation :

• Tension de fonctionnement : 3,3V à 5V, compatible avec la plupart des microcontrôleurs.
• Faible consommation d’énergie grâce au chipset MAX485.

3. Interface RS485 :

• Supporte des distances de communication allant jusqu'à 1200 mètres.
• Vitesse de transmission : Jusqu'à 2,5 Mbps, garantissant des échanges rapides et stables.

4. Facilité d'utilisation :

• Broches clairement étiquetées pour une connexion simple : RO, DI, DE, RE, A, B, VCC, GND.
• Contrôle facile du mode émetteur/récepteur à l’aide des broches RE (Receiver Enable) et DE (Driver Enable).

5. Protection :

• Conçu pour résister aux interférences électromagnétiques (EMI).
• Intègre des résistances de terminaison pour optimiser la qualité du signal sur le bus RS485.

6. Dimensions compactes :

• Taille typique : 44 mm x 14 mm x 5 mm.
• Poids : Environ 5 à 10 grammes, idéal pour les projets embarqués.
