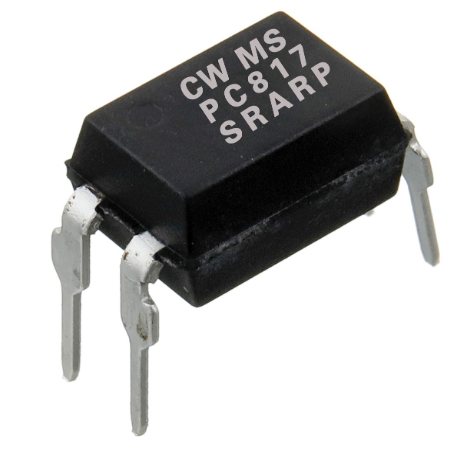

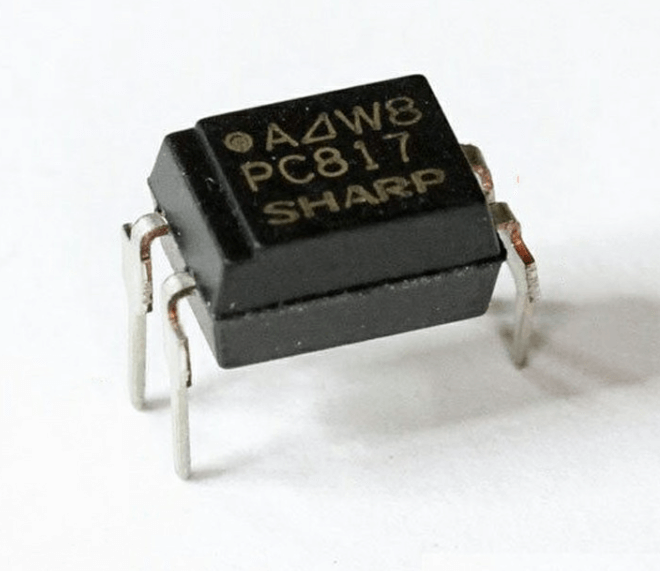

Optocoupleur

Un optocoupleur, également appelé opto-isolateur, est un composant électronique qui permet de transmettre un signal électrique entre deux circuits tout en assurant leur isolation galvanique. Cette isolation est obtenue en utilisant la lumière comme moyen de transfert du signal.

Composition et fonctionnement :

1. Émetteur :

   • Généralement une diode électroluminescente (LED) qui émet de la lumière lorsqu'elle est traversée par un courant.

2. Récepteur :

   • Une photodétecteur (comme un phototransistor, photodiode ou phototriac), placé face à la LED, qui capte la lumière émise et la convertit en signal électrique.

3. Principe :

   • Lorsqu'un courant circule dans la LED, elle émet de la lumière. Le photodétecteur, exposé à cette lumière, génère un courant ou modifie son état en fonction de l'intensité lumineuse.

Propriétés principales :

• Isolation galvanique :

  • L’optocoupleur empêche tout contact électrique direct entre les circuits. Cela protège les systèmes sensibles contre les surtensions, les parasites électriques ou les différences de potentiel.

• Vitesse de transmission :

  • Elle varie selon le type d’optocoupleur. Certains sont adaptés aux signaux rapides (transmissions numériques), d'autres aux signaux plus lents.

• Résistance aux interférences :

  • En raison de l'isolation par lumière, les optocoupleurs sont résistants aux bruits électriques et aux perturbations électromagnétiques.
