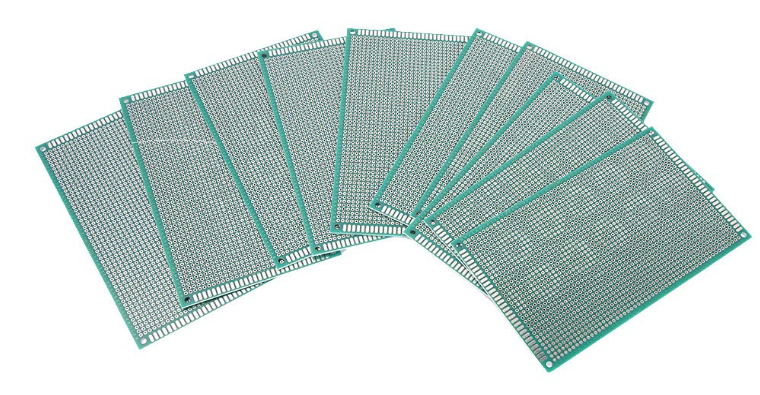

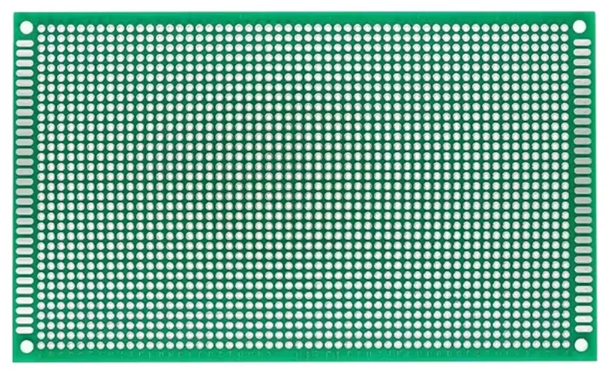

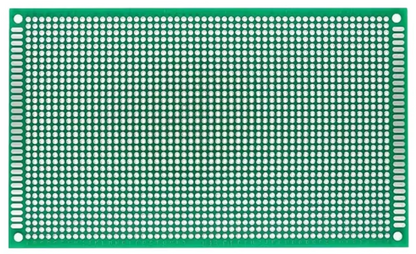

Prototype de circuit imprimé PCB double face 9*15cm

Le PCB double face est une solution idéale pour concevoir des circuits imprimés complexes nécessitant une densité élevée de composants. Avec des couches conductrices des deux côtés, il permet une meilleure flexibilité dans la conception et l’optimisation des circuits. Ce modèle de 9 x 15 cm est particulièrement adapté aux projets d'électronique avancés et aux prototypes.

Caractéristiques principales :

1. Dimensions :

• Taille : 9 cm x 15 cm (90 mm x 150 mm).
• Idéal pour des circuits de taille moyenne ou plusieurs petits circuits sur une seule carte.

2. Double face :

• Conducteurs en cuivre présents sur les deux faces du PCB, permettant des connexions croisées et une meilleure gestion des signaux.
• Idéal pour des circuits plus complexes ou nécessitant un routage optimisé.

3. Matériau de base :

• FR4 (fibre de verre) : Matériau robuste et résistant, offrant une excellente durabilité et une bonne isolation électrique.
• Épaisseur totale : Environ 1,6 mm, standard pour les PCBs.

4. Plaquage en cuivre :

• Couche uniforme de cuivre pur sur chaque face, d’une épaisseur typique de 35 µm (1 oz/ft²).
• Surface prête pour la gravure chimique ou le fraisage CNC.

5. Compatibilité :

• Convient aux composants THD (Through-Hole Devices) et CMS (Composants Montés en Surface).
• Adapté aux projets analogiques, numériques et à haute fréquence.

6. Applications :

• Développement de circuits avancés nécessitant des connexions sur deux faces.
• Projets impliquant des microcontrôleurs, des convertisseurs, ou des circuits à haute densité de composants.
• Réalisation de prototypes ou de petites séries.

Spécifications techniques :

• Matériau de base : FR4 (fibre de verre).
• Dimensions : 9 cm x 15 cm.
• Épaisseur de cuivre : 35 µm (1 oz/ft²) par face.
• Épaisseur totale : Environ 1,6 mm.
• Couche de finition : Cuivre brut, non protégé.
