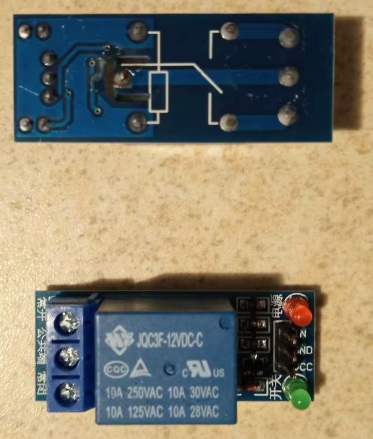

Relais électrique 12V, 1 canal

Un relais électrique 12V avec 1 canal, est un module d’interface permettant de contrôler des charges électriques à haute tension ou à haute puissance (AC ou DC) à l’aide d’un signal basse tension provenant d’un microcontrôleur. Il agit comme un interrupteur commandé électroniquement, offrant une isolation électrique entre le circuit de commande et le circuit de puissance.

Caractéristiques Principales :

1. Type de relais :

• Relais électromécanique avec une seule voie (1 canal).
• Peut commuter des charges en courant alternatif (AC) ou continu (DC).

2. Plage de fonctionnement :

• Tension d’entrée : 12V pour activer le relais.
• Capacité de commutation : Jusqu’à 10A à 250V AC ou 10A à 30V DC.

3. Interface :

• Commandé par un signal basse tension de 3V à 5V, ce qui le rend compatible avec des microcontrôleurs tels que Arduino, Raspberry Pi ou ESP32.
• Broches de connexion : IN (signal de commande), VCC (alimentation), et GND (masse).

4. Indication visuelle :

• Une LED intégrée s’allume lorsque le relais est activé, facilitant le débogage.

5. Protection :

• Diode intégrée pour protéger le module contre les surtensions générées lors de la commutation du relais.

6. Dimensions et poids :

• Taille : Environ 50 mm x 26 mm x 18 mm.
• Poids : 18 grammes, léger et compact pour une intégration facile.
