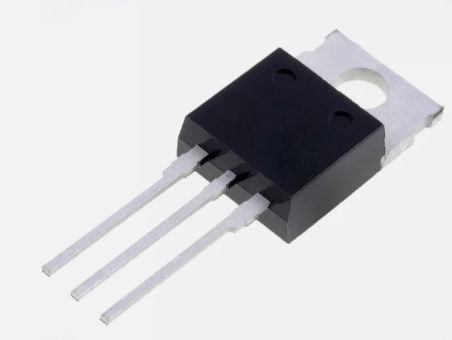

Transistors MOSFET

Le transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) est un type de transistor à effet de champ (FET) qui est largement utilisé dans l’électronique pour contrôler et amplifier des signaux. Il est un des composants clés dans la conception de circuits modernes, en particulier dans les applications de commutation et d'amplification. Le MOSFET est utilisé dans des applications allant des alimentations électriques aux circuits de traitement de signal, en passant par les systèmes de commande des moteurs et les microprocesseurs.

Fonctionnement du MOSFET :

Le MOSFET est un transistor à commande de tension, ce qui signifie que la tension appliquée à la grille (par rapport à la source) contrôle le passage du courant entre le drain et la source. Le principe de base repose sur le champ électrique créé par la grille qui modifie la conductivité du canal.

• Lorsqu'une tension de grille positive (pour un MOSFET N) ou négative (pour un MOSFET P) est appliquée, elle crée un champ électrique qui attire ou repousse les porteurs de charge (électrons ou trous) dans le canal entre la source et le drain.
• Si la tension de grille est suffisamment élevée (ou basse pour un MOSFET P), elle forme un canal conducteur, permettant ainsi au courant de circuler entre le drain et la source.
• Si la tension de grille est inférieure à un certain seuil (appelée tension de seuil), le canal se "ferme" et le courant ne peut plus circuler entre la source et le drain.

Applications du MOSFET :

1. Amplification : Dans des circuits analogiques, les MOSFETs peuvent être utilisés comme amplificateurs pour augmenter l'amplitude d'un signal faible, par exemple dans les amplificateurs audio ou RF.

2. Commutation : Les MOSFETs sont souvent utilisés pour des applications de commutation dans des circuits numériques, des convertisseurs DC-DC, et dans des dispositifs comme les alimentations à découpage. Leur capacité à commuter rapidement et à gérer des courants importants les rend très efficaces pour ces tâches.

Avantages du MOSFET :

• Haute efficacité : Le MOSFET est très efficace pour les applications de commutation, surtout lorsqu'il est utilisé à des fréquences élevées.
• Faible consommation d'énergie : Le contrôle de la grille nécessite très peu de courant, ce qui réduit la consommation d'énergie dans les circuits.
• Grande vitesse de commutation : Les MOSFETs peuvent commuter très rapidement, ce qui est idéal pour les applications haute fréquence.
• Compatibilité avec les circuits CMOS : Dans les circuits intégrés, le CMOS permet une faible consommation d'énergie tout en offrant une grande densité de composants.
